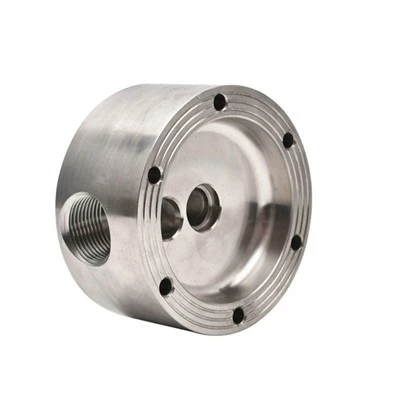

Швидке з’єднання з рідинним охолодженням з ЧПУ

Огляд продукту

функція:	Сухе-з’єднання або швидке з’єднання, що не-розливається, для води, гліколю, діелектричної рідини та охолоджувачів PAO
Будівництво:	Монолітний корпус, виточений з нержавіючої сталі або алюмінієвого прутка; нульова лита пористість
Інтерфейс ущільнення:	Прецизійні-оброблені ущільнювальні канавки та плоскі-ущільнювальні поверхні
Налаштування:	Виготовляється повністю за кресленнями клієнта STEP, IGES або PDF
Гнучкість обсягу:	Партії прототипів від 100 штук до автоматизованого-серійного виробництва

Процес виробництва OEM

етап	діяльність	Вихід
Інженерний огляд	Перевірка здійсненності креслення протягом 48 годин	Звіт DFM з оптимізацією геометрії ущільнення
Дизайн світильників	Індивідуальні гідравлічні затискні пристрої	Повторювана концентричність для серійного виробництва
Обробка з ЧПУ	4/5-осьове точіння та фрезерування	Корпус, різьба та ущільнювальні канавки в одній установці
Зняття задирок і очищення	Промив-охолоджуючої рідини під високим тиском + ультразвук	Відсутність залишків стружки у внутрішніх каналах охолоджуючої рідини
Обробка поверхні	Пасивація або анодування	Стійкість до корозії відповідає хімічному складу охолоджуючої рідини
Огляд	ШМ + випробування зниження тиску	Перевірка-на герметичність перед відправленням

Вибір матеріалу за типом теплоносія

Ми підбираємо матеріал і обробку поверхні відповідно до хімічного складу охолоджувальної рідини, а не стандартних умов.

матеріал	Сумісні охолоджуючі рідини	Ключова властивість	Типове застосування
304/316 Нержавіюча сталь	Вода, гліколь, PAO	Стійкість до корозії	Колектори CDU центру обробки даних
6061-T6 алюміній	Діелектричні рідини	Легкий анодований ущільнювач	Пластини охолодження акумулятора EV
Латунь C36000	Деіонізована вода	Оброблюваність, вартість	Промислові технологічні чиллери
Нестандартні сплави	За специфікацією	Як вимагається	Аерокосмічні холодні плити

Кожен нагрівач поставляється зі звітами про випробування на заводі (MTR) і перевіркою оптичної емісійної спектрометрії.

product-1080-712

Можливість обробки з ЧПУ

Наше підприємство в Нінбо обробляє компоненти швидкоз’єднувальних пристроїв з рідинним охолодженням, обробленими з ЧПУ, з параметрами, налаштованими на цілісність ущільнення та продуктивність потоку:

Параметр	Специфікація
Максимальний діаметр тіла	80 мм
Максимальна загальна довжина	150 мм
Точність різьби	ISO 6H / 6g або щільніше на малюнок
Концентричність кільцевої канавки	Менше або дорівнює 0,02 мм
Шорсткість ущільнювальної поверхні	Ra 0,8–1,6 мкм
Оздоблення поверхні внутрішнього проходу	Ra 3,2 мкм (мінімізує падіння тиску)
Обладнання	4-осьовий токарний центр + 5-осі VMC

Аналіз DFM для пристроїв швидкого з’єднання

Ми оптимізуємо надійність рідинного охолодження перед різанням металу:

Рівномірність товщини стінки: Запобігає деформації під час пайки або зварювання сусідніх пластин колектора
Радіус шляху потоку: Внутрішні краї мають радіус більше або дорівнює 1 мм для усунення турбулентності та кавітації
Розташування канавки ущільнювача: Розташоване подалі від биття різьби, щоб запобігти екструзії ущільнювального кільця під тиском
Зберігаючи особливості дизайну: стопорні кільця або байонетні канавки, оброблені з точністю до ±0,05 мм для постійної сили утримання

Протокол перевірки якості

Перевірка націлена на види несправностей, які фактично зупиняють системи охолодження:

Перевірте	метод	Стандарт / Допуск
Діаметр і довжина тіла	ШМ	±0,05 мм
Діаметр кроку різьби	Калибр різьби + ШМ	ISO 1502
Ширина/глибина ущільнювальної канавки	Оптичний компаратор	±0,02 мм
Чистота внутрішнього проходу	Лічильник частинок	ISO 4406, клас 18/16/13
Цілісність пломби	Тест на зниження тиску	Витік менше або дорівнює 0,1 мл/хв при 1,5-кратному робочому тиску
Матеріальна перевірка	OES спектрометрія	За партію

Сертифікати: IATF 16949 · ISO 9001 · Повна відстежуваність партії від числа нагрівання сировини до готової частини

Типові програми

Блоки розподілу рідинного охолодження центру обробки даних (CDU)
Вхідні/вихідні з’єднання холодної пластини акумулятора EV/HEV
Промислові лазерні схеми охолодження
Інструменти для виготовлення напівпровідників чиллери
Петлі охолодження обладнання для медичного зображення (МРТ/КТ).

FAQ

Q1:	Який ваш MOQ?
A1:	100 штук для перевірки прототипу; 1, 000+ для ціноутворення виробництва.
Q2:	Чи можете ви відповідати певним стандартам ниток?
A2:	Так, BSPP, BSPT, NPT, UNF і метричні різьби, оброблені відповідно до ваших специфікацій.
Q3:	Ви перевіряєте{0}}кожну деталь тиском?
A3:	100% випробування падіння тиску на перших виробах; Вибірка AQL у виробництві. Повне 100% тестування доступне за запитом.
Q3:	Які хімічні склади охолоджуючої рідини сумісні?
A4:	Ми вибираємо матеріал і обробку поверхні на основі вашої специфікації охолоджувальної рідини-вода, гліколь, діелектрична рідина або PAO.
